ISO Tok-karimás idom PE csőre Nr. 5500
Termékek » Csőkötő idomok » ISO Tok-karimás idom PE csőre Nr. 5500
Felhasználási terület:
Húzás biztos karimás kötés PE csövekhez. Gömbgrafitos öntöttvasból, epoxipor bevonattal.
Műszaki jellemzők
- Üzemi nyomás max. PN 16
- Karima méretezés: EN 1092-2 (DIN 28605)
- szorítógyűrű: poliacetál, tömítőgyűrű: elasztomer
Technikai adatok:

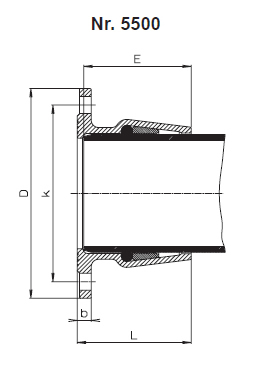

| DN | Cső Ø (mm) | PN | D | K | b | ~L (szerelve) | E | Csavarok | Súly (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| száma | menet | |||||||||
| 50 | 63 | 16 | 165 | 125 | 23 | 94 | 80 | 4 | M 16 | 3,2 |
| 60 | 63 | 16 | 175 | 135 | 4 | M 16 | ||||
| 60 | 75 | 16 | 175 | 138 | 24 | 105 | 100 | 4 | M 16 | 3,9 |
| 65 | 63 | 16 | 185 | 145 | 4 | M 16 | ||||
| 65 | 75 | 16 | 185 | 145 | 24 | 105 | 99 | 4 | M 16 | 4,0 |
| 80 | 63 | 16 | 200 | 160 | 8 | M 16 | ||||
| 80 | 75 | 16 | 200 | 160 | 8 | M 16 | ||||
| 80 | 90 | 16 | 200 | 160 | 24 | 101 | 96 | 8 | M 16 | 4,2 |
| 100 | 90 | 16 | 220 | 180 | 8 | M 16 | ||||
| 100 | 110 | 16 | 220 | 180 | 25 | 124 | 119 | 8 | M 16 | 6,7 |
| 100 | 125 | 16 | 220 | 180 | 25 | 173 | 162 | 8 | M 16 | 8,2 |
| 125 | 110 | 16 | 250 | 210 | 8 | M 16 | ||||
| 125 | 125 | 16 | 250 | 210 | 8 | M 16 | ||||
| 125 | 140 | 16 | 250 | 210 | 8 | M 16 | ||||
| 125 | 160 | 16 | 250 | 210 | 8 | M 16 | ||||
| 150 | 140 | 16 | 285 | 240 | 8 | M 20 | ||||
| 150 | 160 | 16 | 285 | 240 | 19 | 155 | 148 | 8 | M 20 | 9,3 |
| 150 | 180 | 16 | 285 | 240 | 8 | M 20 | ||||
| 200 | 200 | 10 | 340 | 295 | 8 | M 20 | ||||
| 16 | 12 | |||||||||
| 200 | 225 | 10 | 340 | 295 | 8 | M 20 | ||||
| 16 | 12 | |||||||||
| 200 | 250 | 10 | 340 | 295 | 8 | M 20 | ||||
| 16 | 12 | |||||||||
| 250 | 250 | 10 | 400 | 350 | 12 | M 20 | ||||
| 16 | 355 | M 24 | ||||||||
| 250 | 280 | 10 | 400 | 350 | 12 | M 20 | ||||
| 16 | 355 | M 24 | ||||||||
| 300 | 315 | 10 | 455 | 400 | 12 | M 20 | ||||
| 16 | 410 | M 24 | ||||||||
| 300 | 355 | 10 | 455 | 400 | 12 | M 20 | ||||
| 16 | 410 | M 24 | ||||||||
| 400 | 400 | 10 | 565 | 515 | 16 | M 24 | ||||
| 16 | 525 | M 27 | ||||||||
| 400 | 450 | 10 | 565 | 515 | 16 | M 24 | ||||
| 16 | 525 | M 27 | ||||||||
| 500 | 500 | 10 | 715 | 620 | 20 | M 24 | ||||
| 16 | 650 | M 30 | ||||||||
| 500 | 560 | 10 | 715 | 620 | 20 | M 24 | ||||
| 16 | 650 | M 30 | ||||||||
| 600 | 630 | 10 | 840 | 725 | 20 | M 27 | ||||
| 16 | 770 | M 33 | ||||||||
