MULTI JOINT 3007 Tok-tok összekötő idom
Termékek » Csőkötő idomok » MULTI JOINT 3007 Tok-tok összekötő idom
Felhasználási terület:
Vízre és gázra alkalmazható. Tokos húzás biztos kivitel PE, PVC, Acél, Öntöttvas, Ac. csövekhez.
Műszaki jellemzők:
- Névleges nyomás:víz PN16, gáz PN8
- Anyaga: Duktil öntöttvas GGG40
- Felület: Resicoat műa. bevonóréteg
- Tömités: NBR tömités DIN3535/3 szerint
Technikai adatok:

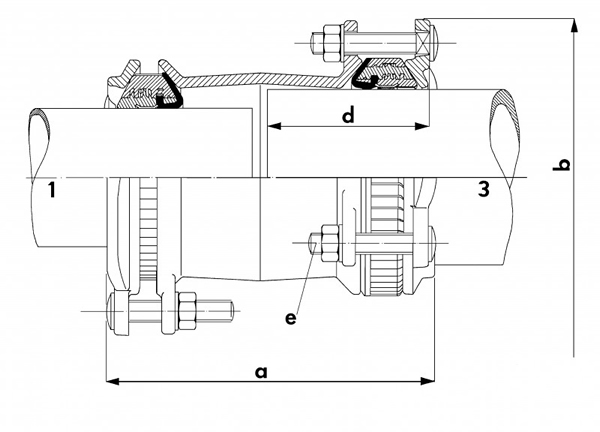

| DN | Átfogás (mm) | Cikkszám | Méretek (mm) | Súly (kg) | Üzemi nyomás (bar) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1. tok | 2. tok | a | b | d | e | víz | gáz | |||
| 50 | 46-71 | 46-71 | 7093007+050 | 209-233 | 164 | 95 | 3xM12 | 4,8 | 16 | 8 |
| 65 | 63-90 | 63-90 | 7093007+065 | 220-250 | 186 | 100 | 3xM12 | 5,6 | 16 | 8 |
| 80 | 84-105 | 84-105 | 7093007+080 | 234-262 | 204 | 115 | 3xM12 | 7,2 | 16 | 8 |
| 100 | 104-132 | 104-132 | 7093007+100 | 230-268 | 236 | 110 | 3xM16 | 9,4 | 16 | 8 |
| 125 | 132-155 | 132-155 | 7093007+125 | 246-282 | 264 | 120 | 4xM16 | 12,0 | 16 | 8 |
| 150 | 154-192 | 154-192 | 7093007+150 | 242-298 | 304 | 120 | 4xM16 | 14,8 | 16 | 8 |
| 200 | 192-232 | 192-232 | 7093007+200 | 297-351 | 354 | 140 | 6xM16 | 28,6 | 16 | 8 |
| 225 | 230-268 | 230-268 | 7093007+225 | 342-404 | 386 | 145 | 6xM20 | 33,4 | 16 | 8 |
| 250 | 267-310 | 267-310 | 7093007+250 | 354-424 | 432 | 170 | 6xM20 | 40,0 | 16 | 8 |
| 300 | 315-356 | 315-356 | 7093007+300 | 356-426 | 490 | 170 | 8xM20 | 51,5 | 16 | 8 |
| 350 | 352-393 | 352-393 | 7093007+350 | 504-588 | 534 | 245 | 8xM20 | 61,2 | 10 | 5 |
| 400 | 392-433 | 392-433 | 7093007+400 | 562-648 | 574 | 275 | 10xM20 | 73,2 | 10 | 5 |
