MULTI JOINT 3157 Tok-perem szűkített összekötő idom
Termékek » Csőkötő idomok » MULTI JOINT 3157 Tok-perem szűkített összekötő idom
Felhasználási terület:
Vízre és gázra alkalmazható. Karimás-tokos csatlakozó húzás biztos kivitel PE, PVC, Acél, Öntöttvas, Ac. csövekhez.
Műszaki jellemzők
- Névleges nyomás: víz PN16, gáz PN8
- Anyaga: Duktil öntöttvas GGG40
- Felület: Resicoat műa. bevonóréteg
- Tömités: NBR tömités DIN3535/3 szerint
- Karima csatlakozás: DIN 28605 szerint
Technikai adatok:

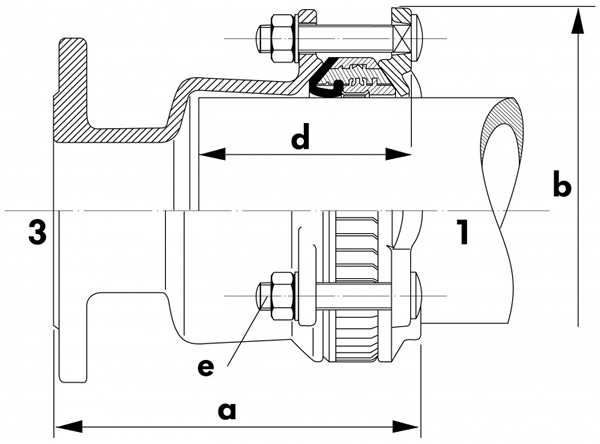

| DN | Átfogás (mm) | Cikkszám | Méretek (mm) | Súly (kg) | Üzemi nyomás (bar) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| tok | perem | a | b | d | e | víz | gáz | |||
| 50-40 | 46-71 | 40 | 7093157+050040 | 185-200 | 164 | 100 | 3xM12 | 5,0 | 16 | 8 |
| 65-80 | 63-90 | 80 | 7093157+065080 | 198-210 | 186 | 95 | 3xM12 | 6,7 | 16 | 8 |
| 100-80 | 104-132 | 80 | 7093157+100080 | 196-215 | 236 | 110 | 3xM16 | 9,1 | 16 | 8 |
| 125-100 | 132-155 | 100 | 7093157+125100 | 197-215 | 264 | 120 | 4xM16 | 11,8 | 16 | 8 |
| 125-150 | 132-155 | 150 | 7093157+125150 | 276-294 | 264 | 120 | 4xM16 | 13,2 | 16 | 8 |
| 225-200 | 230-268 | 200 | 7093157+225200 | 284-301 | 386 | 190 | 6xM16 | 29,7 | 16 | 8 |
| 225-250 | 230-268 | 250 | 7093157+225250 | 212-239 | 386 | 130 | 6xM16 | 27,7 | 16 | 8 |
| 350-300 | 352-393 | 300 | 7093157+300350 | 304-346 | 534 | 245 | 8xM20 | 48,1 | 10 | 5 |
| 400-350 | 392-433 | 350 | 7093157+350400 | 356-395 | 574 | 275 | 10xM20 | 65,1 | 10 | 5 |
