Speciálkarima húzásbiztos acélcsőre
Termékek » Csőkötő idomok » Speciálkarima húzásbiztos acélcsőre
Felhasználási terület:
Gömbgrafitos öntöttvasból, epoxipor bevonattal.
Műszaki jellemzők
- Üzemi nyomás max. PN 16
- Karima méretezés: EN 1092-2 (DIN 28605)
- Reteszelőgyűrű: edzett acél, 1.0037
- Szorítógyűrű: lemezgrafitos öntöttvas
- Tömítőgyűrű: elasztomer
- Gumigallér: elasztomer
Termékleírás
Tömítés és húzásbiztosítás egy lépésben: A tengelyirányú erők, mint pl. elzáró szerkezetek, elágazások stb. környezetében fellépő húzóerők felvételére szolgáló támasztékok, kiegészítő csavarzatok elhagyhatók. Ez a kötés bármikor gond nélkül szétszerelhető!
Szerelés: A karimát, a gumigallért és a szorítógyűrűt a csőre toljuk, a komplett karimát az ellenkarimához ütköztetjük úgy, hogy az a csővég előtt kb. 10 mm-re helyezkedjen el. A csavarokat egyenletesen meghúzzuk. További előnye, hogy egy ferdén levágott csővég 15 mm-nél kisebb eltérését tolerálni képes.
Technikai adatok:

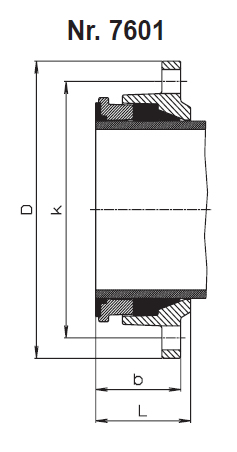

| DN | Cső Ø (mm) | D | K | b | ~L (szerelés előtt) | Csavarok (mm) | Súly (kg) | |
|---|---|---|---|---|---|---|---|---|
| száma | menet | |||||||
| 50 | 60 | 165 | 125 | 39 | 61 | 4 | M 16 | 2,7 |
| 65 | 76 | 185 | 145 | 38 | 61 | 4 | M 16 | 3,4 |
| 80 | 89 | 200 | 160 | 39 | 67 | 8 | M 16 | 3,9 |
| 100 | 108 | 220 | 180 | 39 | 69 | 8 | M 16 | 4,6 |
| 100 | 114 | 220 | 180 | 44 | 69 | 8 | M 16 | 4,4 |
| 125 | 133 | 250 | 210 | 39 | 69 | 8 | M 16 | 5,8 |
| 150 | 159 | 285 | 240 | 49 | 73 | 8 | M 20 | 7,8 |
| 150 | 168 | 285 | 240 | 52 | 73 | 8 | M 20 | 7,3 |
| 200 | 219 | 340 | 295 | 52 | 81 | 8 | M 20 | 10,0 |
