SYSTEM 2000 Tok-karimás idom PVC-U és PE csőre Nr.0400
Termékek » Csőkötő idomok » SYSTEM 2000 Tok-karimás idom PVC-U és PE csőre Nr.0400
Felhasználási terület:
Ivóvízhez és nem agresszív szennyvízhez. Az ajaktömítés alkalmazása révén a csővég a speciálkarima tömítőkamrájába könnyen betolható. A lapos tömítés a speciálkarimába építve helyezkedik el. A húzásbiztosítás független a csőpalásttömítéstől és a csavarok meghúzásával érhető el.
Műszaki jellemzők
- Húzásbiztos karimás kötés PE és PVC csövekhez
- Gömbgrafitos öntöttvasból, epoxipor bevonattal
- Üzemi nyomás max. PN 16
- Karima méretezés: EN 1092-2 (DIN 28605)
- Ajakos tömitőgyűrű: elasztomer
- Reteszelőgyűrű: Ms 58
- Csavarok: a2 rozsdamentes

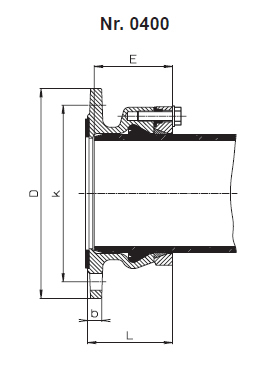

Technikai adatok:
| DN | Cső Ø (mm) | PN | D | K | b | ~L (szerelve) | E | Csavarok | Súly (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0400 | 5500 | 0400 | 5500 | 0400 | 5500 | száma | menet | 0400 | 5500 | |||||
| 50 | 63 | 16 | 165 | 125 | 19 | 23 | 90 | 94 | 80 | 80 | 4 | M 16 | 3,6 | 3,2 |
| 60 | 63 | 16 | 175 | 135 | 19 | 90 | 80 | 4 | M 16 | 3,8 | ||||
| 60 | 75 | 16 | 175 | 138 | 19 | 24 | 92 | 105 | 82 | 100 | 4 | M 16 | 4,0 | 3,9 |
| 65 | 63 | 16 | 185 | 145 | 19 | 90 | 80 | 4 | M 16 | 4,3 | ||||
| 65 | 75 | 16 | 185 | 145 | 19 | 24 | 92 | 105 | 82 | 99 | 4 | M 16 | 4,3 | 4,0 |
| 80 | 63 | 16 | 200 | 160 | 19 | 90 | 80 | 8 | M 16 | 4,7 | ||||
| 80 | 75 | 16 | 200 | 160 | 19 | 92 | 82 | 8 | M 16 | 5,0 | ||||
| 80 | 90 | 16 | 200 | 160 | 19 | 24 | 95 | 101 | 85 | 96 | 8 | M 16 | 5,5 | 4,2 |
| 100 | 90 | 16 | 220 | 180 | 19 | 95 | 85 | 8 | M 16 | 6,8 | ||||
| 100 | 110 | 16 | 220 | 180 | 19 | 25 | 95 | 124 | 85 | 119 | 8 | M 16 | 6,2 | 6,7 |
| 100 | 125 | 16 | 220 | 180 | 19 | 25 | 97 | 173 | 87 | 162 | 8 | M 16 | 7,0 | 8,2 |
| 125 | 110 | 16 | 250 | 210 | 19 | 95 | 85 | 8 | M 16 | 7,8 | ||||
| 125 | 125 | 16 | 250 | 210 | 19 | 97 | 87 | 8 | M 16 | 8,2 | ||||
| 125 | 140 | 16 | 250 | 210 | 19 | 103 | 93 | 8 | M 16 | 8,5 | ||||
| 125 | 160 | 16 | 250 | 210 | 19 | 145 | 110 | 8 | M 16 | 11,5 | ||||
| 150 | 140 | 16 | 285 | 240 | 19 | 103 | 93 | 8 | M 20 | 11,3 | ||||
| 150 | 160 | 16 | 285 | 240 | 19 | 19 | 115 | 155 | 105 | 148 | 8 | M 20 | 10,5 | 9,3 |
| 150 | 180 | 16 | 285 | 240 | 19 | 125 | 115 | 8 | M 20 | 11,6 | ||||
| 200 | 200 | 10 | 340 | 295 | 20 | 135 | 125 | 8 | M 20 | 18,0 | ||||
| 16 | 12 | |||||||||||||
| 200 | 225 | 10 | 340 | 295 | 20 | 138 | 128 | 8 | M 20 | 16,0 | ||||
| 16 | 12 | |||||||||||||
| 200 | 250 | 10 | 340 | 295 | 20 | 225 | 145 | 8 | M 20 | 27,0 | ||||
| 16 | 12 | |||||||||||||
| 250 | 250 | 10 | 400 | 350 | 22 | 155 | 145 | 12 | M 20 | 22,0 | ||||
| 16 | 355 | M 24 | ||||||||||||
| 250 | 280 | 10 | 400 | 350 | 22 | 158 | 148 | 12 | M 20 | 29,0 | ||||
| 16 | 355 | M 24 | ||||||||||||
| 300 | 315 | 10 | 455 | 400 | 25 | 184 | 174 | 12 | M 20 | 44,0 | ||||
| 16 | 410 | M 24 | ||||||||||||
| 300 | 355 | 10 | 455 | 400 | 25 | 277 | 237 | 12 | M 20 | 61,0 | ||||
| 16 | 410 | M 24 | ||||||||||||
| 400 | 400 | 10 | 565 | 515 | 25 | 242 | 230 | 16 | M 24 | 97,0 | ||||
| 16 | 525 | M 27 | ||||||||||||
| 400 | 450 | 10 | 565 | 515 | 25 | 302 | 260 | 16 | M 24 | 81,0 | ||||
| 16 | 525 | M 27 | ||||||||||||
| 500 | 500 | 10 | 715 | 620 | 32 | 365 | 346 | 20 | M 24 | 144,0 | ||||
| 16 | 650 | M 30 | ||||||||||||
| 500 | 560 | 10 | 715 | 620 | 32 | 450 | 372 | 20 | M 24 | 167,0 | ||||
| 16 | 650 | M 30 | ||||||||||||
| 600 | 630 | 10 | 840 | 725 | 36 | 459 | 399 | 20 | M 27 | 183,0 | ||||
| 16 | 770 | M 33 | ||||||||||||
