E-MEGAFLEX Tok-karimás idom
Termékek » Csőkötő idomok » E-MEGAFLEX Tok-karimás idom
Felhasználási terület:
E-MEGAFLEX Tok-karimás nem húzásbiztos idom. Vízre és szennyvízre alkalmazható. Karimás-tokos csőcsatlakozó nem húzásbiztos kivitel PE, PVC, Acél, Öntöttvas, Ac. csövekhez.
Műszaki jellemzők:
- Névleges nyomás:víz PN10/16
- Anyaga: Duktil öntöttvas GGG40
- Felület: Epoxi
- Tömités: NBR tömités DIN3535/3 szerint
- Karima csatlakozás: DIN 28605 szerint
Technikai adatok:

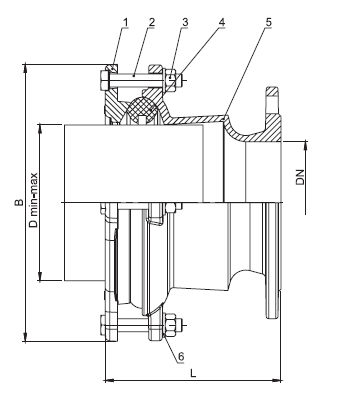

| DN | D min-max | L | B | C | Súly (kg) |
|---|---|---|---|---|---|
| (mm) | |||||
| 80 | 87-106 | 177 | 196 | 196 | 7,90 |
| 100 | 108-132 | 190 | 232 | 232 | 10,65 |
| 150 | 158-192 | 210 | 345 | 345 | 17,70 |
| 200 | 206-231 | 240 | 393 | 393 | 25,90 |
| 250 | 266-311 | 275 | 490 | 490 | 48,00 |
| 300 | 315-356 | 390 | 540 | 540 | 54,35 |
| 350 | 348-362 | 220 | 470 | 505 | 34,00 |
| 350 | 371-385 | 320 | 494 | 505 | 36,00 |
| 400 | 399-413 | 220 | 522 | 565 | 40,00 |
| 400 | 422-436 | 220 | 545 | 565 | 42,00 |
| 450 | 473-487 | 220 | 596 | 610 | 49,00 |
| 500 | 501-515 | 220 | 620 | 670 | 54,00 |
| 500 | 525-539 | 220 | 648 | 670 | 59,00 |
| 600 | 603-617 | 220 | 722 | 780 | 67,00 |
| 600 | 628-642 | 220 | 750 | 780 | 70,00 |
| 700 | 704-718 | 220 | 825 | 895 | 91,00 |
| 700 | 731-745 | 220 | 854 | 895 | 92,00 |
| 800 | 806-820 | 220 | 925 | 1015 | 108,00 |
| 800 | 835-849 | 220 | 958 | 1015 | 101,00 |
| 900 | 907-921 | 220 | 1030 | 1115 | 124,00 |
| 900 | 938-952 | 220 | 1060 | 1115 | 135,00 |
| 1000 | 1009-1023 | 220 | 1130 | 1230 | 148,00 |
| 1000 | 1041-1055 | 220 | 1160 | 1230 | 135,00 |
| 1200 | 1213-1227 | 220 | 1230 | 1330 | 178,00 |
| 1200 | 1248-1262 | 220 | 1260 | 1330 | 163,00 |
