HAWLE karimás-A tolózár hosszú beép. Nr 4700A tipus

Termékek » Elzáró szerelvények » HAWLE tolózár » HAWLE karimás-A tolózár hosszú beép. Nr 4700A tipus

Gumiékzárású gömbgrafitos karimás tolózár ivóvízre,ipari vízre és nem agresszív szennyvízre (EPDM töm.),kommunális szennyvízre (NBR töm.)

Egybeöntött házzal készült gumiékzárású tolózár.
Nincs felsőrész és annak rögzítése
Orsócsapágyazás a házban bajonettzárral rögzítve
Az egyedülálló konstrukció lehetővé teszi az epoxi-porbevonat teljes felületre való felhordását, ezzel a GSK korrózióvédelmi előírásainak teljes mértékben való megfelelését.
Tolózárház: gömbgrafitos öntvény,
Zárnyelv: gömbgrafitos öntvényből EN GJS-400-18,
rozsdamentes acélból 1.4301 és ivóvízre alkalmas elasztomerből készült
epoxi-porbevonattal, a DN 30677-T2 és GSK előírásai szerint
rozsdamentes acélorsó, poliacetál csúszócsapággyal
rézötvözet orsóanya (zavartalan működést nagy terhelés esetén)
karimák EN 1092-2 (DIN 28605) szerint méretezve

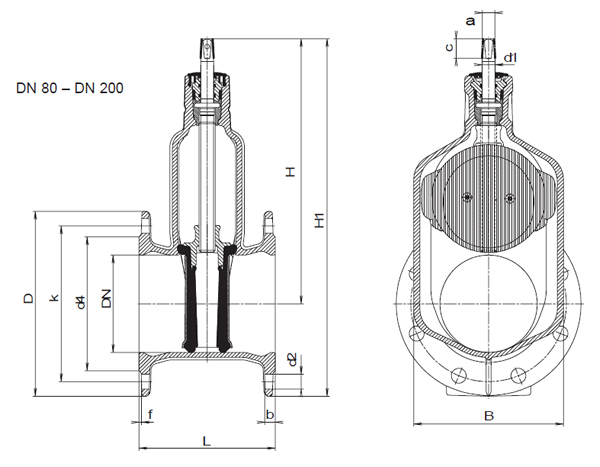

DN	PN	Karima					Csavarok			Orsó			Tolózár				Súly (kg)
DN	PN	D	b	k	d4	f	db	menet	d2	a	c	d1	H	H1	L	B	Súly (kg)
50	10	165	16	125	96	4,5	4	M 16	19	14,8	30	18	230	315	250	105	9,0
50	16	165	16	125	96	4,5	4	M 16	19	14,8	30	18	230	315	250	105	9,0
65	10	185	16	145	116	4,5	4	M 16	19	17,3	30	18	238	333	270	105	10,5
65	16	185	16	145	116	4,5	4	M 16	19	17,3	30	18	238	333	270	105	10,5
80	10	200	16	160	133	4	8	M 16	19	17,3	30	20	286	386	280	136	12,8
80	16	200	16	160	133	4	8	M 16	19	17,3	30	20	286	386	280	136	12,8
100	10	220	16	180	153	4	8	M 16	19	19,3	30	20	317	427	300	158	16,3
100	16	220	16	180	153	4	8	M 16	19	19,3	30	20	317	427	300	158	16,3
125	10	250	16	210	183	4,5	8	M 16	19	19,3	30	20	359	485	325	207	21,8
125	16	250	16	210	183	4,5	8	M 16	19	19,3	30	20	359	485	325	207	21,8
150	10	285	16	240	207	4	8	M 20	23	19,3	30	20	409	552	350	231	30,0
150	16	285	16	240	207	4	8	M 20	23	19,3	30	20	409	552	350	231	30,0
200	10	340	17	295	264	4	8	M 20	23	24,3	38	25	509	679	400	282	46,5
200	16	340	17	295	264	4	12	M 20	23	24,3	38	25	509	679	400	282	46,5
250	10	400	22,0	350	319	4	12	M 20	22,4	27,3	38	32	599	799		410
250	16	400	22,0	355	319	4	12	M 24	27,4	27,3	38	32	599	799		410
300	10	455	23,5	400	367	6	12	M 20	22,4	27,3	38	32	674	901		470
300	16	455	23,5	410	367	6	12	M 24	27,4	27,3	38	32	674	901		470
