HAWLE karimás-A tolózár rövid beép. Nr 4000A tipus

Termékek » Elzáró szerelvények » HAWLE tolózár » HAWLE karimás-A tolózár rövid beép. Nr 4000A tipus

Gumiékzárású gömbgrafitos karimás tolózár ivóvízre,ipari vízre és nem agresszív szennyvízre (EPDM töm.),kommunális szennyvízre (NBR töm.)

Egybeöntött házzal készült gumiékzárású tolózár.
Nincs felsőrész és annak rögzítése
Orsócsapágyazás a házban bajonettzárral rögzítve
Az egyedülálló konstrukció lehetővé teszi az epoxi-porbevonat teljes felületre való felhordását, ezzel a GSK korrózióvédelmi előírásainak teljes mértékben való megfelelését.
Tolózárház: gömbgrafitos öntvény,
Zárnyelv: gömbgrafitos öntvényből EN GJS-400-18,
rozsdamentes acélból 1.4301 és ivóvízre alkalmas elasztomerből készült
epoxi-porbevonattal, a DN 30677-T2 és GSK előírásai szerint
rozsdamentes acélorsó, poliacetál csúszócsapággyal
rézötvözet orsóanya (zavartalan működést nagy terhelés esetén)
karimák EN 1092-2 (DIN 28605) szerint méretezve

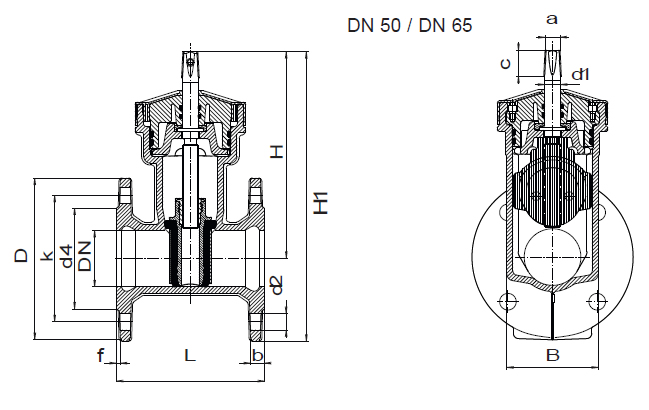

DN	PN	Karima					Csavarok			Orsó			Tolózár				Súly (kg)
DN	PN	D	b	k	d4	f	db	menet	d2	a	c	d1	H	H1	L	B	Súly (kg)
50	10	165	16	125	96	4,5	4	M 16	19	14,8	30	18	230	315	150	105	8,2
50	16	165	16	125	96	4,5	4	M 16	19	14,8	30	18	230	315	150	105	8,2
65	10	185	16	145	116	4,5	4	M 16	19	17,3	30	18	238	333	170	105	9,4
65	16	185	16	145	116	4,5	4	M 16	19	17,3	30	18	238	333	170	105	9,4
80	10	200	16	160	133	4	8	M 16	19	17,3	30	20	286	386	180	136	10,5
80	16	200	16	160	133	4	8	M 16	19	17,3	30	20	286	386	180	136	10,5
100	10	220	16	180	153	4	8	M 16	19	19,3	30	20	317	427	190	158	15,0
100	16	220	16	180	153	4	8	M 16	19	19,3	30	20	317	427	190	158	15,0
125	10	250	16	210	183	4,5	8	M 16	19	19,3	30	20	359	485	200	207	19,0
125	16	250	16	210	183	4,5	8	M 16	19	19,3	30	20	359	485	200	207	19,0
150	10	285	16	240	207	4	8	M 20	23	19,3	30	20	409	552	210	231	26,5
150	16	285	16	240	207	4	8	M 20	23	19,3	30	20	409	552	210	231	26,5
200	10	340	17	295	264	4	8	M 20	23	24,3	38	25	509	679	230	282	41,0
200	16	340	17	295	264	4	12	M 20	23	24,3	38	25	509	679	230	282	41,0
250	10	400	22,0	350	319	4	12	M 20	22,4	27,3	38	32	599	799	250	410	88,7
250	16	400	22,0	355	319	4	12	M 24	27,4	27,3	38	32	599	799	250	410	88,7
300	10	455	23,5	400	367	6	12	M 20	22,4	27,3	38	32	674	901	270	470	118,6
300	16	455	23,5	410	367	6	12	M 24	27,4	27,3	38	32	674	901	270	470	118,6
