JAFAR karimás tolózár rövid beép 2111 tipus
Felhasználási terület:
Gumiékzárású gömbgrafitos karimás tolózár ivóvízre,ipari vízre és nem agresszív szennyvízre (EPDM töm.),kommunális szennyvízre (NBR töm.)
Műszaki jellemzők:
- O-gyűrűs orsótömítés - "SZÁRAZ MENET" - nyomás alatt cserélhető.
- Csapágyazott rozsdamentes orsó, hengerelt menettel.
- Teljes felületén vulkanizált bevonatú ék, cserélhető orsóanyával.
- Sima felülettel és szabad átfolyással. Minden alkatrész korrózió ellen védve.
- Beépítési hossz BS 5163 szerint
- Karimacsatlakozás PN-EN 1092-2: 1999 szerint
- Szivárgási fokozat - A osztály
- Üzemi nyomás PN 16 DN150 méretig (DN200-tól PN10 és PN16 lyukosztással)
- Közeg hőmérséklete 70°C-ig
- Alapkivitel: PN16, EPDM (DN50-150), kézikerék nélkül
- CE Tanúsítvány PZH Ivóvízre való alkalmasságot igazoló
- Szerelése: Vízszintes és függőleges helyzetben

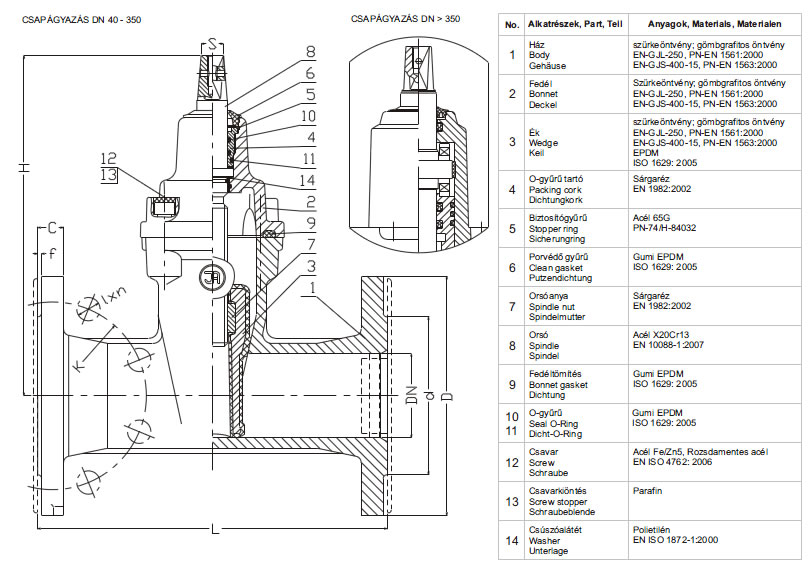

Technikai adatok:
| DN | L rövid sorozat | H | d | D | K PN16 (PN10) | I PN16 (PN10) | C | f | n PN16 (PN10) | S | Súly |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | - | mm | kg | ||||||||
| 32 | 130 | 145 | 88 | 140 | 100 | 18 | 18 | 3 | 4 | 12 | 5,3 |
| 40 | 140 | 220 | 88 | 150 | 110 | 18 | 18 | 3 | 4 | 14 | 9,3 |
| 50 | 150 | 230 | 102 | 165 | 125 | 18 | 20 | 3 | 4 | 14 | 11,2 |
| 65 | 170 | 265 | 122 | 185 | 145 | 18 | 20 | 3 | 4 | 17 | 15,8 |
| 80 | 180 | 290 | 138 | 200 | 160 | 18 | 22 | 3 | 8 (4) | 17 | 19,5 |
| 100 | 190 | 325 | 158 | 220 | 180 | 18 | 24 | 3 | 8 | 19 | 25,8 |
| 125 | 200 | 365 | 188 | 250 | 210 | 18 | 22 | 3 | 8 | 19 | 32,2 |
| 150 | 210 | 457 | 212 | 285 | 240 | 22 | 26 | 3 | 8 | 19 | 46,3 |
| 200 | 230 | 534 | 268 | 340 | 295 | 22 | 22 | 3 | 12 (8) | 24 | 65,3 |
| 250 | 250 | 633 | 320 | 405 | 355 (350) | 26 (22) | 32 | 3 | 12 | 27 | 94 |
| 300 | 270 | 708 | 378 | 460 | 410 (400) | 26 (22) | 32 | 4 | 12 | 27 | 130 |
| 350 | 290 | 790 | 429 | 520 | 470 (460) | 28 (23) | 32 | 4 | 16 | 27 | 200 |
| 400 | 310 | 1020 | 480 | 580 | 525 (515) | 30 (28) | 32 | 4 | 16 | 32 | 305 |
| 500 | 350 | 1220 | 582 | 715 | 650 (620) | 34 (28) | 34 | 4 | 20 | 36 | 460 |
| 600 | 390 | 1390 | 720 | 840 | 770 (725) | 36 (31) | 36 | 4 | 20 | 36 | 620 |
| 600* | 430 | 1390 | 800 | 910/895 | 840 | 37 (31) | 33 | 5 | 24 | 36 | 670 |
