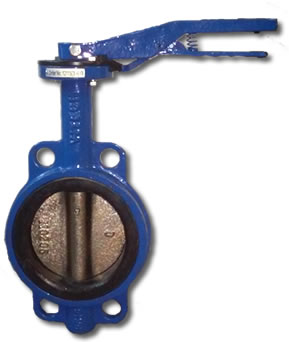

Pillangószelep

Termékek » Elzáró szerelvények » Pillangószelep » Pillangószelep

Felhasználási terület:

Ipari vízre, tengeri- és ivóvízre, fűtő-hűtő-víztisztító rendszerekben. Alkalmazható vízre,gőzre, gázra,kommunális szennyvízre,hajtómű- és fűtőolajra, levegőre, és más semleges közegekre, tekintettel a tömítőgyűrű anyagára. Karima közé építhető.

Működtetés:

kézi karral
elektromechanikus hajtóművel
pneumatikus hajtóművel
DN300 méretig kézikarral szerelve
DN300 mérettől hajtómű ajánlott

Műszaki jellemzők:

Ház: öntvény GG25
Tányér: öntvény GGG40, acél CF8M, saválló acél SS410
Ülék: NBR,EPDM,VITON
Beépítési méret PN-EN 558-1 szerint
Karimacsatlakozás PN-EN 1092-2: 1999 szerint
Alapkivitel: PN10/16
Maximális üzemi nyomás PN16
Üzemi hőmérséklet: NBR +70°C; EPDM +120°C;
Maximális átfolyási sebesség - folyékony közegeknél / víz / 4 m/s, - levegő / 30 m/s.
Minden alkatrész korrózió ellen védve
Alapkivitel: PN10, 70 C, NBR, menetes furatokkal hajtás nélkül, (epoxy-porbevonat RAL5005 250mm)
CE Tanúsítvány: PZH Ivóvízre való alkalmasságot igazoló Tanúsítvány

Technikai adatok:

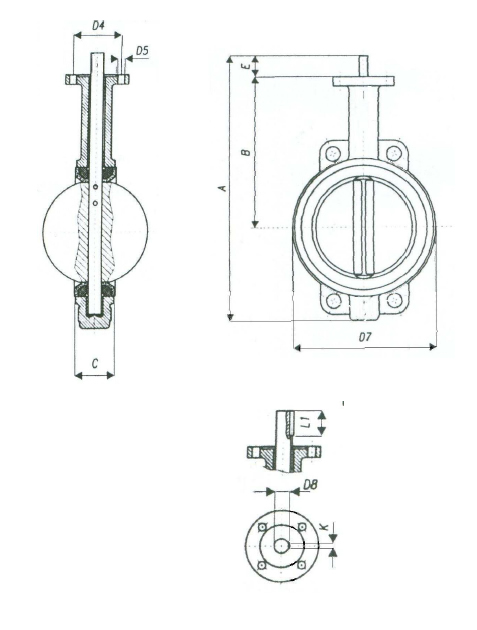

DN	A	B	C	D4	D5	D7	D8	K	E	L1	Súly (kg)
50	273	161	43	50	8	100	12,6	3	32	15	3,5
65	296	175	46	50	8	120	12,6	3	32	15	4,3
80	308	181	46	50	8	127	12,6	3	32	15	4,9
100	346	200	52	70	10	156	15,77	5	32	20	5,8
125	372	213	56	70	10	190	18,92	5	32	20	8,3
150	396	226	56	70	10	212	18,92	5	32	20	9,6
200	480	260	60	102	12	268	22,1	5	40	20	14,8
250	540	292	68	102	12	325	28,45	8	40	25	22,8
300	624	337	78	102	12	403	31,6	8	40	25	33,1
350	680	368	78	102	12	436	31,6	8	45	25	44,1
400	760	400	102	140	18	488	33,15	10	51,2	45	55,8
500	905	480	127	140	18	593	41,15	10	64,2	56	135,9
600	1091	562	154	165	22	693	50,65	16	64,2	58	212,3

Karima kötés csavarszükséglete:

DN	PN 10		PN 16
DN	db	méret	db	méret
32	4	M 16x100	4	M 16x100
40	4	M 16x100	4	M 16x100
50	4	M 16x110	4	M 16x110
65	4	M 16x110	4	M 16x110
80	8	M 16x110	8	M 16x110
100	8	M 16x130	8	M 16x130
125	8	M 16x130	8	M 16x130
150	8	M 20x140	8	M 20x140
200	8	M 20x140	12	M 20x140
250	12	M 20x150	12	M 24x160
300	12	M 20x160	12	M 24x170
