PE Tompa sütős hegtoldat
Felhasználási terület:
Használhatók ivóvíz-, földgáz-, csatorna-, és egyéb ipari csőrendszerek építéséhez. Hegesztéssel történő beépítésük hosszú élettartamú, kimagaslóan üzembiztos és veszteség mentesen működő egységes hálózatot tesz lehetővé.
Műszaki jellemzők:
- Hosszú kivitelű egybe fröccsöntött PE idom.
- PE-HD fűtőszál nélküli idom.
- FRIALEN® karmantyúval befogószerszám nélkül hegeszthető
- Üzemi nyomás: PE100 SDR11 vízre 16 bar/gázra 10bar, PE100 SDR17 vízre 10 bar/gázra 4 bar
Technikai adatok:

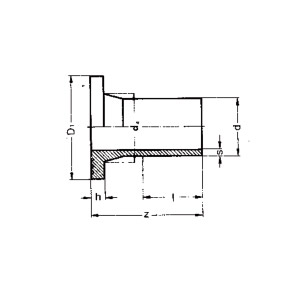

| d | s | d4 | D1 | H | I | z | Súly (kg/db) |
|---|---|---|---|---|---|---|---|
| 20 | 1,9 | 26 | 45 | 7 | 45 | 85 | 0,040 |
| 25 | 2,3 | 32 | 58 | 9 | 40 | 85 | 0,040 |
| 32 | 3,0 | 40 | 68 | 10 | 62 | 86 | 0,056 |
| 40 | 3,7 | 50 | 78 | 11 | 62 | 89 | 0,077 |
| 50 | 4,6 | 61 | 79 | 12 | 78 | 107 | 0,132 |
| 63 | 5,8 | 75 | 102 | 14 | 88 | 120 | 0,202 |
| 75 | 6,8 | 89 | 122 | 16 | 94 | 129 | 0,320 |
| 90 | 8,2 | 105 | 138 | 17 | 100 | 140 | 0,470 |
| 110 | 10,0 | 125 | 158 | 18 | 113 | 160 | 0,715 |
| 125 | 11,4 | 132 | 158 | 25 | 134 | 183 | 0,975 |
| 140 | 12,7 | 155 | 188 | 25 | 128 | 182 | 1,280 |
| 160 | 14,6 | 175 | 212 | 25 | 155 | 207 | 1,835 |
| 180 | 16,4 | 180 | 212 | 30 | 168 | 202 | 1,960 |
| 200 | 18,2 | 232 | 268 | 32 | 128 | 200 | 3,130 |
| 225 | 20,5 | 235 | 268 | 32 | 135 | 201 | 3,260 |
| 250 | 22,7 | 285 | 320 | 35 | 138 | 219 | 5,180 |
| 280 | 25,4 | 291 | 320 | 35 | 152 | 231 | 5,520 |
| 315 | 28,6 | 335 | 370 | 35 | 158 | 239 | 7,575 |
| 355 | 32,2 | 373 | 430 | 40 | 176 | 260 | 10,500 |
| 400 | 36,3 | 427 | 482 | 46 | 195 | 290 | 15,335 |
| 450 | 40,9 | 514 | 585 | 60 | 195 | 333 | 24,800 |
| 500 | 45,4 | 530 | 585 | 60 | 215 | 350 | 27,400 |
| 560 | 50,8 | 615 | 685 | 60 | 235 | 365 | 38,000 |
| 630 | 57,2 | 642 | 685 | 60 | 255 | 385 | 42,300 |
