PP Tompa sütős acél lazakarima AK

Termékek » Polietilén idomok » Tompa sütős idomok » PP Tompa sütős acél lazakarima AK

Felhasználási terület:

Normál, MSZ szerinti acél lazakarima. BE típusú hegtoldattal használható. Tökéletesen illeszkedik a hegtoldathoz, könnyen szerelhető, előesztergált kivitel.

Üzemi nyomás:

10 bar (d>200) / 16 bar (d<200)
PE100 SDR11 vízre 16 bar/gázra 10bar
PE100 SDR17 vízre 10 bar/gázra 4 bar

Technikai adatok:

Maximális üzemi nyomás 10 bar (d>200) / 16 bar (d<200)

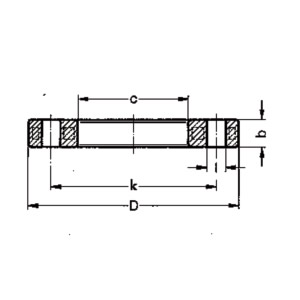

d	DN	b	D	I	c	k	Csavarméret	Súly (kg/db)
20	15	12	95	14	28	65	4xM12	0,243
25	20	12	106	14	34	75	4xM12	0,305
32	25	16	115	14	42	85	4xM12	0,470
40	32	18	140	18	51	100	4xM16	0,708
50	40	18	150	18	62	110	4xM16	0,785
63	50	17	165	18	78	125	4xM16	0,895
75	65	18	185	18	92	145	4xM16	1,165
90	80	20	200	18	108	160	8xM16	1,360
110	100	20	220	18	128	180	8xM16	1,695
125	100	20	220	18	135	180	8xM16	1,480
140	125	24	250	18	158	210	8xM16	2,335
160	150	24	285	22	178	240	8xM20	3,550
180	150	24	285	22	188	240	8xM20	3,220
200	200	24	340	22	237	295	8xM20	4,580
225	200	24	340	22	240	295	8xM20	4,230
250	250	30	405	22	288	350	12xM20	7,200
280	250	30	405	22	294	350	12xM20	7,150
315	300	34	460	22	338	400	12xM20	9,440
355	350	39	512	22	376	460	16xM20	15,570
400	400	44	565	26	430	515	16xM20	19,795
450	500	44	675	26	517	620	20xM24	23,840
500	500	44	675	26	533	620	20xM24	24,725
560	600	64						35,700
630	600	58						32,500

Maximális üzemi nyomás 16 bar

d	DN	b	D	I	c	k	Csavarméret	Súly (kg/db)
200	200	28	344	22	235	295	12xM20	3,720
225	200	28	344	22	238	295	12xM20	3,320
250	250	33	405	26	288	355	12xM24	6,390
280	250	33	405	26	294	355	12xM24	6,310
315	300	38	465	26	338	410	12xM24	9,740
355	350	48	532	26	376	470	16xM24	16,300
400	400	54	594	30	430	525	16xM27	20,600
